masse heckblende

Beitrag von obelix » Sa 03.05.14 21:44

n'aaabend...

ob mir jemand auf die schnelle helfen kann?

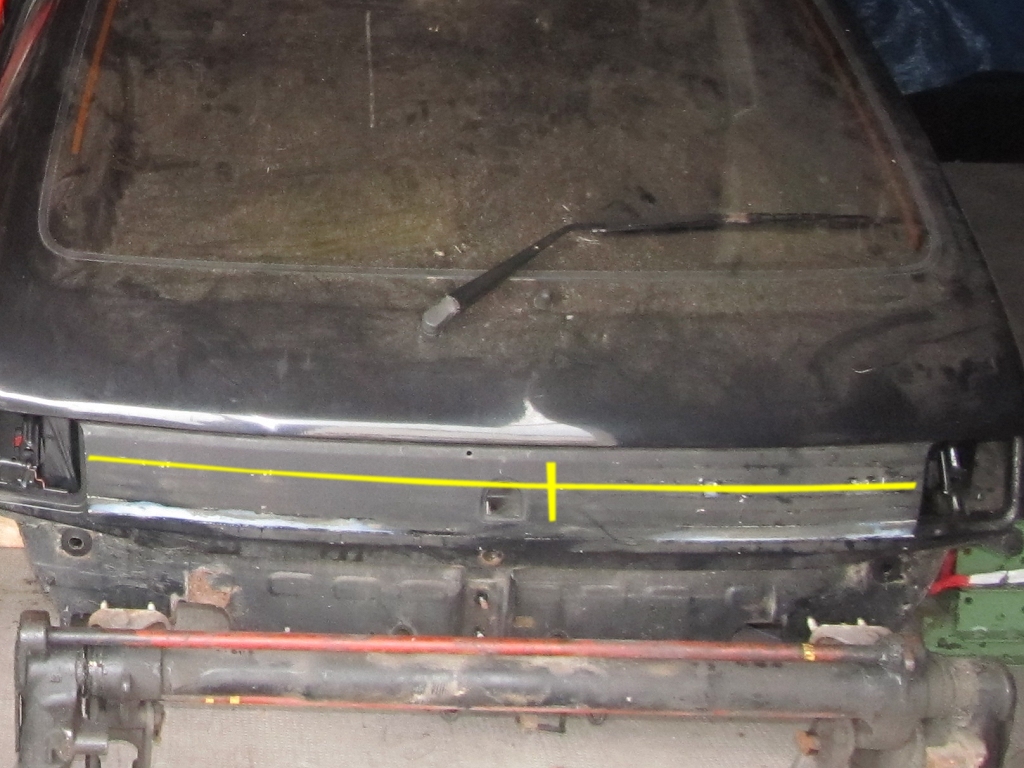

ich bräuchte die masse des heckbleches, so wie hier im bild eingezeichnet.
also mitte horizontal von aussen bis aussen und die höhe der fläche von unten bis zur sichtkante.
blöderweise steht alles, woran ich das selbst messen könnte rund 1.5 stunden fahrt von mir weg.

danke schon mal für die mühe!

gruss

obelix
308SW, der aktuelle Alltagshobel: VF34H5FWC9S197117
Meine Oldtimer

Benutzeravatar
Pipes2101
Trommelbremsenrückrüster
Beiträge: 1849
Registriert: So 17.03.13 16:46
Postleitzahl: 67071
Land: Deutschland
Wohnort: 67071-Ludwigshafen/Oggersheim.....(gebürtig aus Mannheim)
Kontaktdaten:

Re: masse heckblende

Beitrag von Pipes2101 » Sa 03.05.14 23:01

Moin moin.
Die Maße sind leicht unterschiedlich.

Rote Reflektorblende:
Länge Oberseite= 107,3 cm / Länge Unterseite= 105 cm / Höhe links= 13,7 cm / Höhe mitte= 14 cm / Höhe rechtes= 13,7 cm

Riffelblende (Käsereibe):
Länge Oberseite= 108,8 cm / Länge Unterseite= 105 cm / Höhe links= 14 cm / Höhe mitte= 14 cm / Höhe rechtes= 14 cm

Gruß: Hans-Peter
Straße nass, Fuß vom Gas.
Straße trocken, drauf den Socken! :D ;)
